بررسی ساختاری و متدولوژی نصب در انواع سیستمهای سازه کرتینوال
سازه کرتین وال، یک سیستم پوششی غیرباربر (Non-structural) است که با هدف مدیریت بارهای جانبی نظیر باد و وزن مرده، از طریق اتصالات انعطافپذیر، تغییر شکلهای ساختاری ساختمان را بدون انتقال تنش به اجزای شیشهای جذب میکند.
از منظر روش ساخت، نحوه اتصال اجزا و مدیریت نیروهای وارده، سازه کرتینوال به دو دسته اصلی Stick System و Unitized System تقسیم میشوند که هر یک دارای ویژگیهای مکانیکی و استراتژیهای اجرایی متفاوتی هستند:
۱. سیستمهای قطعهای (Stick System)
این سیستم بر پایه مونتاژ در محل (Site-Assembly) استوار است. در این روش، اجزای زیرساختی شامل مولیونها، ترنسومها و اتصالات، به صورت مجزا به اسکلت ساختمان متصل شده و پس از تکمیل شبکه سازهای، شیشهها و اجزای عایقبندی در محل نصب میگردند.
- تحلیل فنی: این سیستم دارای انعطافپذیری بالا در هندسههای پیچیده و اصلاحات در حین نصب است، اما کنترل کیفیت (Quality Control) در بخشهای مربوط به آببندی و اتصالات، به شدت به مهارت نیروی اجرایی در محل پروژه وابسته است.
- کاربرد مهندسی: گزینهای بهینه برای پروژههای با مقیاس متوسط، ساختمانهای با اشکال هندسی نامتعارف و پروژههایی که محدودیت زمانی نصب در آنها کمتر از دقت کنترل فرآیند است.

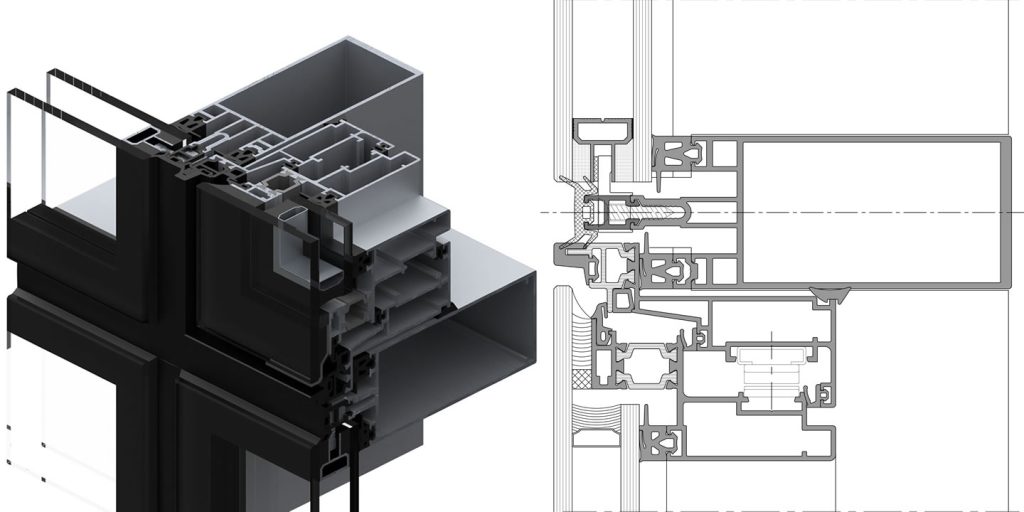

۲. سیستمهای واحدی یا پیشساخته (Unitized System)
در این سیستم، تمامی اجزای نما (شامل پروفیلهای آلومینیومی، شیشهها، گسکتها و سیستمهای آببندی) پیش از انتقال به کارگاه، در محیط کنترلشده کارخانه به صورت ماژولهای کامل (Pre-assembled Units) مونتاژ میشوند.
- تحلیل فنی: این سیستم بر پایه اتصالات مکانیکی بینواحدی (Inter-unit Connections) عمل میکند. به دلیل انجام فرآیند آببندی (Sealing) در شرایط آزمایشگاهی، ضریب اطمینان در برابر نفوذ هوا و رطوبت بسیار بالا است. همچنین، این سیستم به دلیل توزیع بار از طریق گرههای اتصالی میان ماژولها، عملکرد بسیار پایداری در برابر تغییر شکلهای سازهای ساختمان (Structural Deflection) دارد.
- کاربرد مهندسی: استاندارد طلایی برای پروژههای بسیار بلندمرتبه (High-rise Buildings) و مجتمعهای بزرگ که در آنها سرعت نصب، دقت هندسی بالا و کنترل دقیق کیفیت (QA/QC) اولویت استراتژیک محسوب میشود.
تحلیل فنی سازه کرتین وال:
- مدیریت تغییر شکل (Deflection Management): سازه نباید آنقدر صلب (Rigid) باشد که در برابر باد نشکند، و نباید آنقدر منعطف باشد که باعث آسیب به شیشه یا پاره شدن درزهای آببند شود. طراحی باید بر اساس حد مجاز تغییر شکل باشد.
- انتقال بار غیرمستقیم (Indirect Load Path): در کرتین وال، بار از شیشه به ترنسوم، از ترنسوم به مولیون و از مولیون به براکت و در نهایت به سازه منتقل میشود. طراحی باید تضمین کند که هیچ گرهی در این مسیر دچار تمرکز تنش (Stress Concentration) نمیشود.
- آببندی دینامیک (Dynamic Sealing): سازه باید به گونهای باشد که با حرکتهای بسیار ریز ناشی از باد یا تغییر دمای فصلها، درزهای آببند (Sealants) پاره نشوند.

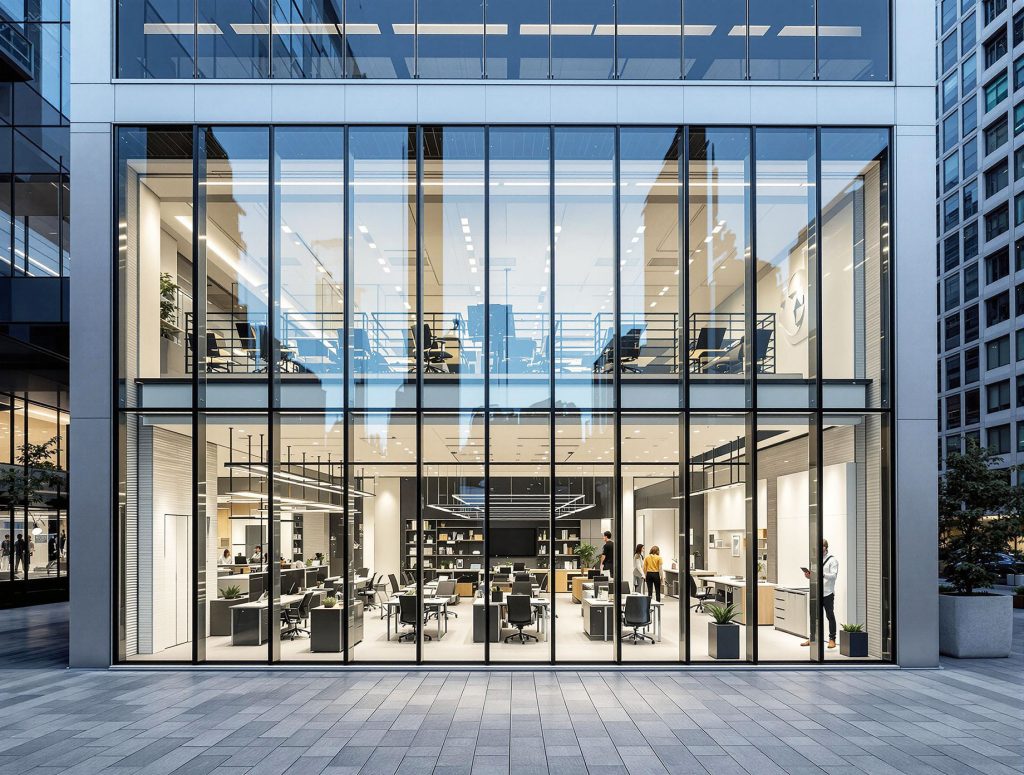

اجزای اصلی سازه کرتین وال در یک نگاه
سازه کرتین وال از سه بخش حیاتی تشکیل شده است که هر کدام وظیفه مشخصی در پایداری و عملکرد نما دارند:

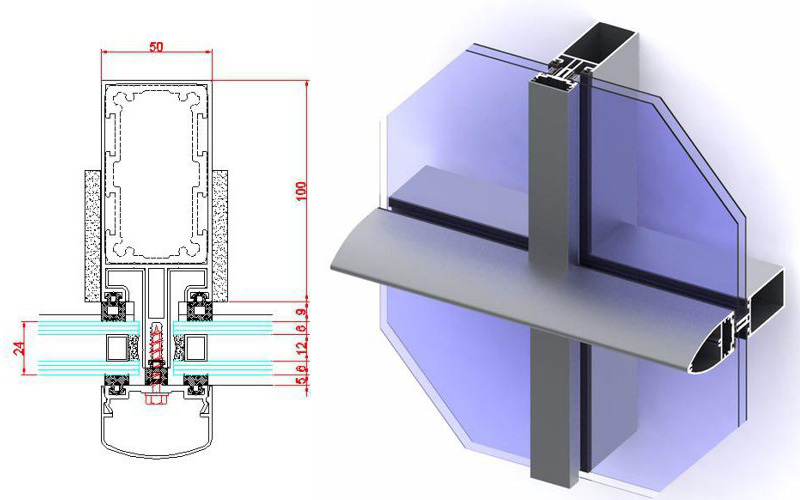

۱. اسکلت و بدنه (اجزای سازهای)
- مولیون (Mullion): ستونهای عمودی سازه.
- ترنسوم (Transom): پروفیلهای افقی نگهدارنده شیشه.
- براکت (Bracket): قطعات فلزی اتصالدهنده سازه به ساختمان.
۲. سیستم عایق و آببندی (اجزای عملکردی)
- گسکت (Gasket): واشرهای لاستیکی (EPDM) برای آببندی لبه شیشه.
- سیلیکون ساختمانی: برای آببندی نهایی و چسبندگی قطعات.
۳. اجزای تکمیلی (اجزای ظاهری و اجرایی)
- کپ (Cap): پوششهای تزئینی روی پروفیلها برای زیبایی نما.
- اتصالات (Connectors): قطعات داخلی برای اتصال دقیق پروفیلها به هم.
- فیکسچرها: ابزارهای تنظیم تراز بودن سازه در حین نصب.
تحلیل رفتاری سازه کرتین وال (Load Analysis)
در طراحی سازه کرتین وال، تنها وزن شیشه و پروفیل ملاک نیست. مهندس طراح باید سه نوع بار اصلی را در نظر بگیرد که مستقیماً بر انتخاب ضخامت پروفیلها اثر میگذارد:
- بار باد (Wind Load): مهمترین عامل در تعیین ضخامت پروفیلهای عمودی (Mullion). در ساختمانهای بلند، فشار باد میتواند باعث ایجاد انحراف (Deflection) در پروفیل شود که اگر از حد مجاز فراتر رود، باعث شکستن شیشه یا نشت آب میشود.
- بار برف (Snow Load): در مناطق سردسیر، وزن برف روی لبههای سازه و در قسمتهای شیبدار، باید در محاسبات مقاومت سازه لحاظ شود.
- بار زلزله و لرزش (Seismic & Vibration): سازه کرتین وال باید قابلیت “انعطافپذیری کنترل شده” داشته باشد. یعنی هنگام لرزش ساختمان، سیستم نباید سفت و خشک عمل کند؛ بلکه باید بتواند با حرکت اسکلت ساختمان، تغییر شکلهای کوچک را بدون آسیب دیدن شیشهها جذب کند.
راهنمای انتخاب شیشه در سازه کرتین وال
- شیشههای لمینت (Laminated Glass): برای امنیت بالا در ساختمانهای تجاری الزامی است. در صورت شکست، تکههای شیشه از لایه PVB جدا شده و سقوط نمیکنند.
- شیشههای کنترلکننده انرژی (Low-E): در سازههای کرتین وال که سطح شیشه بسیار زیاد است، استفاده از شیشههای Low-E برای جلوگیری از اثر گلخانهای و کاهش هزینههای سیستمهای سرمایشی و گرمایشی غیرقابل چشمپوشی است.
- نسبت وزن به استحکام: در پروژههای مدرن، استفاده از شیشههای سبکتر با تکنولوژی بالا میتواند باعث کاهش ضخامت پروفیلهای آلومینیومی و در نتیجه کاهش هزینهی کلی سازه شود.
کلمات کلیدی و اصطلاحات فنی سازه کرتین وال
- Curtain Wall System (سیستم کرتین وال)
- Mullion & Transom (پروفیلهای عمودی و افقی)
- Structural Silicone Glazing (SSG) (چسبآلودگی ساختاری – اگر از این روش استفاده میکنید)
- Thermal Break (شکاف حرارتی – برای جلوگیری از انتقال گرما از بیرون به داخل)
- Wind Load Calculation (محاسبات بار باد)
- Deflection Limit (حد مجاز تغییر شکل پروفیل)
- Weatherproofing (آببندی شرایط جوی)
- Galvanic Corrosion (خوردگی گالوانیک)
