دیتیل اجرای نمای سرامیک خشک پرسلانی چیست ؟

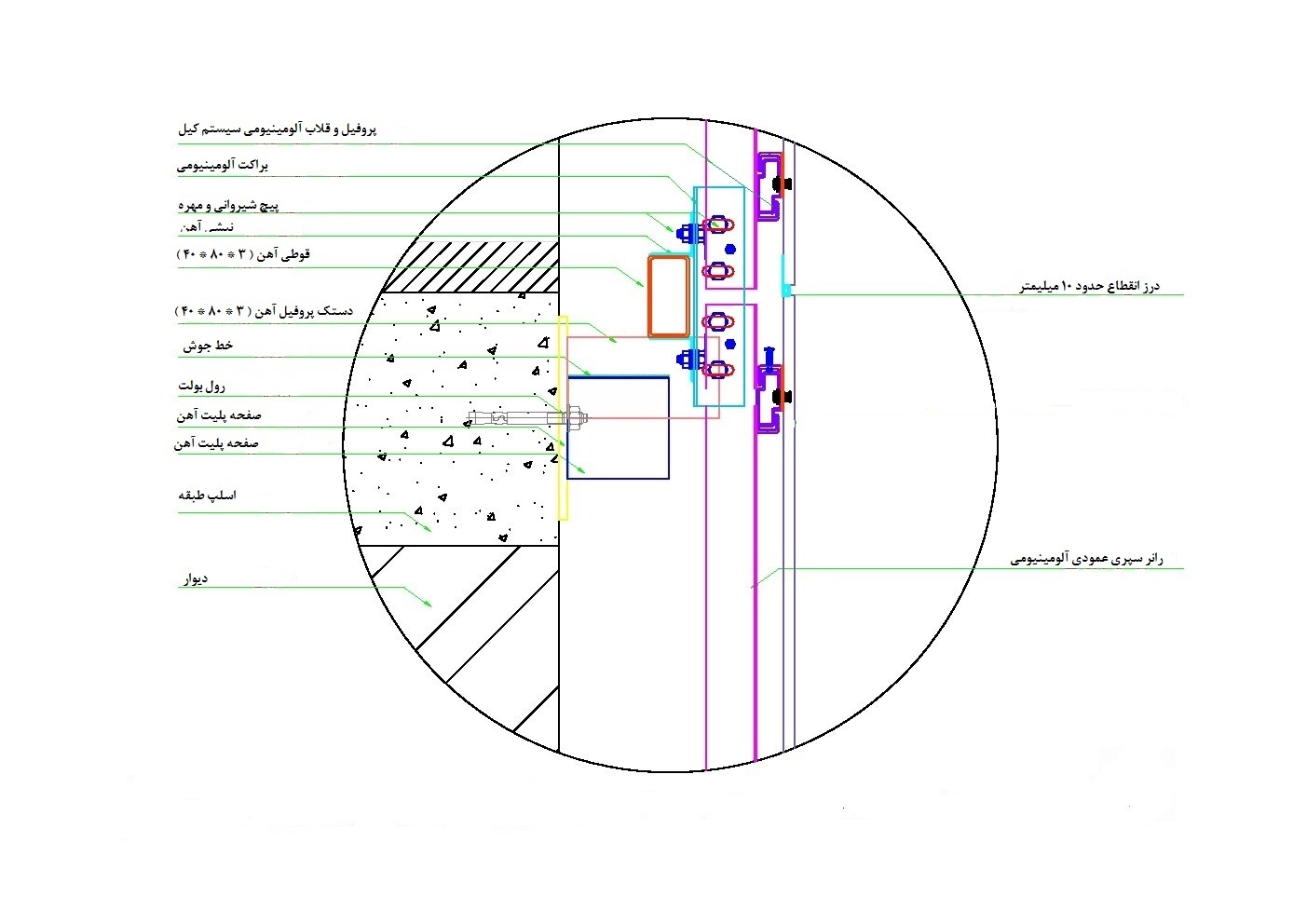

دیتیل اجرای نمای سرامیک خشک پرسلانی، مجموعه نقشهها و جزئیات فنی است که شامل نحوه اتصال مکانیکی پنلهای پرسلانی به زیرسازی قائم و افقی، تثبیت براکتها به سازه اصلی، جانمایی عایق حرارتی و حفره تهویه، پیشبینی درزهای حرکتی و آببندی، و طراحی صحیح جزئیات پای نما، تاج، کنجها و پیرامون بازشوها برای انتقال ایمن بارها، کنترل نفوذ آب و جبران تغییرات حرارتی است. این دیتیل باید محل نصب براکتها، پروفیلهای زیرسازی، کلیپس یا اتصالات مخفی، فاصله پنل از دیوار، نوع پیچ و رولبولت، درزهای انبساطی و جزئیات اطراف بازشوها، گوشهها و قرنیز نما را نشان دهد.
دیتیل نهایی نمای سرامیک خشک باید متناسب با ابعاد و وزن سرامیک، نوع اتصال، ارتفاع ساختمان، فشار باد، شرایط اقلیمی و جنس سازه تهیه شود. بنابراین برای اجرای واقعی، استفاده از دیتیل عمومی کافی نیست و نقشه اجرایی باید توسط طراح نما یا مهندس سازه پروژه بررسی و تأیید شود.
دیتیل نمای سرامیک خشک باید شامل بخشهای زیر شود:
- دیتیل اتصال براکت به سازه؛
- دیتیل اتصال رانر به براکت؛
- دیتیل نصب کلیپس نمایان یا مخفی؛
- دیتیل درز افقی و عمودی پنلها؛
- دیتیل گوشه خارجی و داخلی؛
- دیتیل اطراف پنجره و در؛
- دیتیل پایین نما و قرنیز؛
- دیتیل تاج و اتصال به بام؛
- جدول نوع، ابعاد و ضخامت پروفیلها؛
- جدول مشخصات پیچ، انکر و اتصالات؛
- نقشه تقسیمبندی و شمارهگذاری پنلها.
دیتیل اجرای نمای خشک شامل موارد زیر میشود:
پانلها:
- نوع مواد: میتوانند از جنس آلومینیوم، کامپوزیت، شیشه، سرامیک، MDF و غیره باشند.
- ضخامت: معمولاً بین 9 تا 12 میلیمتر برای پانلهای سرامیکی و 4 تا 10 میلیمتر برای سایر مواد.
زیرسازی:
- پروفیلها: پروفیلهای فولادی یا آلومینیومی که به صورت عمودی و افقی بر روی دیوار اصلی نصب میشوند.
- فاصلهها: فاصله بین پروفیلها معمولاً 60 تا 100 سانتیمتر است.
اتصالات:

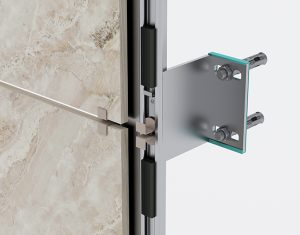

- کلیپسها: برای اتصال پانلها به زیرسازی. این اتصالات معمولاً از جنس استیل ضد زنگ یا آلومینیوم هستند.
- پیچها و مهرهها: برای محکم کردن اتصالات و ایجاد استحکام بیشتر.
مراحل اجرای نمای سرامیک خشک پرسلانی
- برداشت و تهیه شاپدراوینگ: برداشت ابعاد، آکسبندی، ترازها، بازشوها و تعیین مدولبندی پنلها.
- آکسگذاری نما: انتقال محورهای قائم و افقی و مشخصکردن محل براکتها و درزها.
- نصب براکتهای فلزی: اتصال کنسولها به سازه اصلی با انکر مکانیکی یا شیمیایی.
- اجرای زیرسازی: نصب و رگلاژ پروفیلهای قائم و افقی و کنترل شاقول، تراز و همصفحهبودن.
- اجرای عایق و لایه تهویه: نصب عایق حرارتی، ایجاد کویته تهویه و پیشبینی مسیر زهکشی رطوبت.
- نصب اتصالات پنل: اجرای کلیپس نمایان، کلیپس مخفی یا انکرهای پشتپنل مطابق سیستم انتخابی.
- نصب پنلهای پرسلانی: جانمایی، ترازکردن و تثبیت پنلها با رعایت درزهای قائم و افقی.
- اجرای دیتیلهای تکمیلی: تکمیل فلاشینگ، قرنیز، تاج نما، کنجها، اطراف بازشوها و درز انقطاع.
- کنترل و تحویل نهایی: بررسی گشتاور اتصالات، تست کشش انکرها، کنترل شاقول و تراز، لقزدگی و یکنواختی بندها.
اجزای اصلی دیتیل نمای سرامیک خشک پرسلانی
- سازه اصلی ساختمان: بتن یا اسکلت فلزی، بهعنوان بستر انتقال بار.
- براکت و انکر: اتصال زیرسازی به سازه اصلی؛ مکانیکی یا شیمیایی.
- زیرسازی فلزی: پروفیلهای قائم و افقی از جنس آلومینیوم یا فولاد گالوانیزه.
- عایق حرارتی: معمولاً پشمسنگ، نصبشده پشت پوشش نما.
- لایه آببند و بادبند: در صورت نیاز، برای کنترل نفوذ رطوبت و باد.
- کویته تهویه: فضای آزاد پشت سرامیک برای ایجاد نمای Rainscreen و تخلیه رطوبت.
- اتصالات سرامیک: کلیپس نمایان، کلیپس مخفی، ریل یا انکر پشتپنل.
- پنل پرسلانی: پوشش نهایی نما با ضخامت و ابعاد مشخص.
- درزها و آببندی: درزهای حرکتی، قائم و افقی، بههمراه فلاشینگ و آبچکان.
- دیتیلهای کناری: کنجها، قرنیز، تاج نما و اطراف بازشوها.
