اجرای نمای کرتین وال فیس کپ

نمای کرتین وال فیس کپ (Curtain Wall Face Cap)، فراتر از یک پوسته ساده برای پوشش ساختمان، به عنوان یکی از پیچیده‌ترین و استراتژیک ترین لایه‌های مهندسی در سازه‌های مدرن شناخته می‌شود. این سیستم که وظیفه جداسازی فضای داخلی از محیط بیرونی را بر عهده دارد، با ترکیب هنر معماری و دقت مهندسی مکانیک، نقش کلیدی در تعیین هویت بصری و کارایی انرژی ساختمان‌های بلندمرتبه ایفا می‌کند.

درک صحیح از تعامل میان اجزای این نما، اولین گام در مسیر خلق سازه‌هایی است که همزمان با شکوه بصری، از پایداری و دوام فنی بالایی برخوردار باشند.

اجرای موفقیت‌آمیز نمای کرتین وال فیس کپ، نیازمند عبور از سطح طراحی‌های انتزاعی و ورود به قلمرو دقیق جزئیات اجرایی و محاسبات محاسباتی است. چالش اصلی در پروژه‌های کرتین وال، مدیریت تداخلات میان اجزای مختلف (Interconnection) و تضمین یکپارچگی سیستم آب بندی در نقاط حساس است؛

تصویر نمای کرتین وال با طراحی خلاقانه و نمای شیشه‌ای شفاف که نور طبیعی را به داخل ساختمان می‌آورد
اجرای نمای کرتین وال فیس کپ در تهران

انواع سیستم‌های نمای کرتین وال (Technical Classification)

سیستم‌های کرتین وال معمولاً به دو نوع اصلی استیک (Stick) و یونیتایز (Unitized) تقسیم می‌شوند؛

  • سیستم استیک Stick System: در این روش، پروفیل‌های آلومینیومی (Mullion & Transom) در محل پروژه نصب شده و سپس شیشه‌ها در میان آن‌ها قرار می‌گیرند. این سیستم انعطاف‌ پذیری بالایی دارد اما نیاز به دقت بسیار بالا در نصب در ارتفاع دارد.
  • سیستم یونیتایز Unitized: پنل‌های کامل (شامل شیشه و فریم) در کارخانه ساخته و آماده نصب می‌شوند. این سیستم برای پروژه‌های بزرگ و بلندمرتبه بسیار سریع‌ تر و دقیق تر است، زیرا کنترل کیفیت در کارخانه انجام می‌شود.

تفاوت انواع نمای کرتین وال :

تفاوت مدل‌ها و انواع نمای کرتین‌ وال عمدتاً در ظاهر خارجی، فاصله بین لامل‌ها و نحوه قرارگیری شیشه‌هاست. البته بسته به نوع سیستم و جزئیات اجرایی، ممکن است تفاوت‌هایی در میزان استحکام، دوام و عایق‌بندی نیز وجود داشته باشد. سازه اصلی کرتین‌ وال در بیشتر پروژه‌ها از آلومینیوم ساخته می‌شود؛ زیرا آلومینیوم در عین وزن کم، مقاومت و دوام بالایی دارد و به خوبی قابلیت شکل‌ دهی و اجرای انواع مقاطع را فراهم می‌کند.

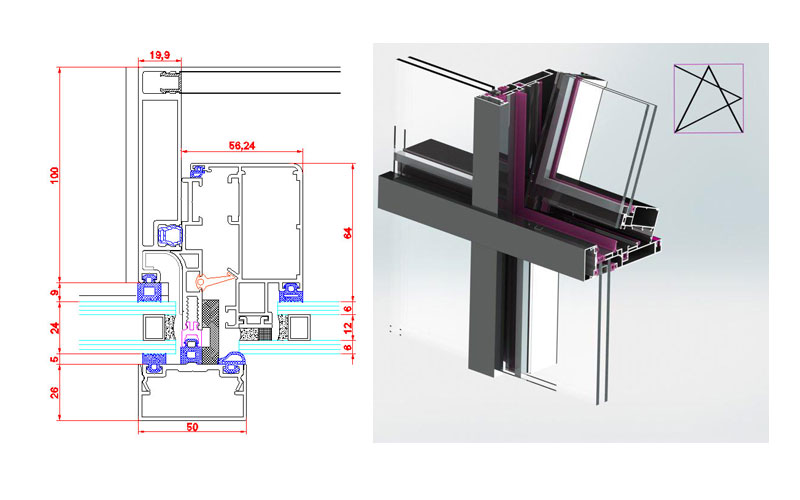

تحلیل دقیق نمای کرتین وال فیس کپ (Face Cap) و اتصالات

فیس کپ (Face Cap) یا همان پوشش‌های سطحی، نقش حیاتی در زیبایی و آب‌بندی ایفا می‌کنند.

1. عملکرد فیس کپ در نمای کرتین وال:

  1. تکمیل زیبایی (Aesthetic Finishing): پوشش دادن نقاط اتصال پروفیل‌ها و ایجاد خطوط یکدست در نما.
  2. آب‌بندی (Waterproofing): جلوگیری از نفوذ آب به نقاط حساس اتصالات.
  3. محافظت از جوینت‌ها: محافظت از درزهای سیلیکونی در برابر اشعه UV خورشید.

۲. متریال کرتین وال فیس‌کپ

  1. آلومینیوم اکسترودشده: با پوشش رنگ پودری الکترواستاتیک یا آنادایز.
  2. شیشه: سکوریت، لمینیت یا دوجداره، متناسب با نیاز پروژه.
  3. لاستیک آب‌بندی: معمولاً EPDM برای جلوگیری از نفوذ آب و هوا.
  4. عایق حرارتی: نوار پلی‌آمید در سیستم‌های ترمال‌بریک.
  5. اتصالات: پیچ و یراق‌آلات گالوانیزه یا استیل.
  6. درزگیر: سیلیکون ساختمانی برای آب‌بندی اتصالات
جزئیات فنی اجرای نمای کرتین وال فیس کپ

دفتر مهندسی آلفا به عنوان مجری نمای شیشه ای فیس کپ، خدمات زیر را ارائه می‌دهد:

طراحی و مهندسی نما: طراحی و اجرای بر اساس نیازها و مشخصات پروژه.
تهیه و تامین مصالح: تهیه و تامین شیشه‌های دوجداره یا چند جداره، پروفیل‌های آلومینیومی، اتصالات و یراق‌آلات مورد نیاز.
اجرای نما: نصب و اجرای نمای کرتین وال فیس کپ با استفاده از تیم متخصص و تجهیزات مناسب.
خدمات پس از فروش: ارائه خدمات پس از فروش و نگهداری نما.

مراحل اجرای نمای کرتین وال فیس کپ (Step-by-Step Execution)

مرحله اول: آماده سازی و نقشه کشی (Shop Drawings)

بدون نقشه‌های شاپ دراوینگ دقیق، اجرای نمای کرتین وال فیس کپ غیرممکن است. این نقشه‌ها باید شامل:

  • جزئیات اتصالات به اسکلت (Bracket Details).
  • نقاط آب بندی (Sealant Joints).
  • محاسبات انقباض و انبساط حرارتی.

مرحله دوم: نصب براکت‌ها (Anchoring)

براکت‌ها پل ارتباطی بین سازه ساختمان و سیستم نما هستند.

مرحله سوم: نصب پروفیل‌های اصلی (Mullions)

پروفیل‌های عمودی (Mullion) ابتدا نصب شده و تراز آن‌ها با استفاده از لیزر دقیقاً چک می‌شود. سپس پروفیل‌های افقی (Transom) اضافه می‌شوند.

مرحله چهارم: نصب شیشه‌ها (Glazing)

شیشه‌ها (معمولاً دوجداره یا سه‌جداره با لایه PVB) با استفاده از پد‌های لاستیکی (Gaskets) یا سیستم‌های خشک (Structural Silicone) در جای خود قرار می‌گیرند.

مرحله پنجم: نصب فیس کپ و درزگیری نهایی

پس از قرارگیری شیشه‌ها، قطعات فیس کپ برای پوشش دهانه پروفیل‌ها نصب شده و درزگیری نهایی با سیلیکون‌های ساختمانی (Structural Silicone) مطابق با استاندارد انجام می‌گیرد.

پیمانکار نمای کرتین وال

ملاحظات مهندسی و کنترل کیفیت در نمای کرتین وال فیس کپ

  1. محاسبات بارهای باد (Wind Load): پروفیل‌ها و شیشه‌ها باید بر اساس منطقه جغرافیایی و ارتفاع ساختمان، در برابر فشار باد طراحی شوند.
  2. انبساط حرارتی (Thermal Expansion): آلومینیوم به شدت منبسط و منقبض می‌شود. سیستم باید دارای “اتصالات منعطف” باشد تا با تغییر دما، شیشه‌ها نشکنند.
  3. آب‌بندی و درزگیری (Water Tightness): استفاده از سیلیکون‌های با کیفیت (Non-corrosive) که با آلومینیوم واکنش ندهند، حیاتی است.
  4. پل حرارتی (Thermal Bridge): در سیستم‌های پیشرفته، باید از عایق‌ها در نقاط اتصال فلز به سازه استفاده کرد تا از اتلاف انرژی جلوگیری شود.



نمای کرتین وال فیس کپ

چک لیست نهایی برای مدیران پروژه نمای کرتین وال فیس کپ

اجرای نمای کرتین وال فیس کپ، فراتر از یک کار ساده در ارتفاع است؛ این یک فرآیند مهندسی دقیق است که نیاز به هماهنگی بین معماری، سازه و تیم اجرایی دارد. انتخاب صحیح سیستم (Stick vs Unitized) و دقت در جزئیات اتصال، تفاوت بین یک نمای ماندگار و یک نمای پرهزینه و آسیب پذیر را رقم می زند.

موارد زیر باید پیش از تحویل نهایی نمای کرتین وال فیس کپ بررسی و تأیید شوند:

  • تأیید نقشه‌ها و محاسبات
  • کنترل کیفیت مصالح
  • بررسی تراز و شاقول بودن فریم‌ها
  • کنترل نصب شیشه، لاستیک و فیس‌کپ
  • آزمایش آب‌بندی و هوابندی
  • رفع نواقص اجرایی
  • نظافت و تحویل نهایی نما
  • تحویل مدارک و ضمانت‌نامه‌ها
کوچک‌ترین خطا در نصب براکت‌ها یا عدم رعایت استانداردهای درزگیری در فیس کپ‌ها، می‌تواند منجر به آسیب‌های جبران ناپذیر ساختاری یا نفوذ رطوبت به بدنه اصلی ساختمان شود.
اجری نمای شیشه ای کرتین وال

تفاوت کرتین وال فیس کپ و فریم لس ساختمان مسکونی و تجاری

سرعت نصب: به دلیل طراحی و ساختار خاص خود، سرعت نصب بالاتری دارد و امکان اجرای آن در مقایسه با سیستم فریم لس سریع تر است.

هزینه کمتر: هزینه اجرای نمای فیس کپ معمولاً پایین‌تر از سیستم فریم لس است، که می‌تواند برای پروژه‌های با بودجه محدود مزیت مهمی باشد.

نصب بازشو: در نمای فیس کپ، امکان نصب بازشو به داخل یا خارج وجود دارد که این ویژگی می‌تواند به طراحی و کاربری فضا کمک کند.

تنوع دکوراتیو: در سیستم فیس کپ می‌توان از درپوش‌های دکوراتیو در محل اتصال شیشه‌ها استفاده کرد.

امکان تغییر دید: با تغییر رنگ یا نوع درپوش، امکان ایجاد دید متفاوت در خطوط افقی و عمودی وجود دارد.

نصب در محل پروژه: تمام مراحل نصب نمای فیس کپ در محل پروژه انجام می‌شود، که این امر می‌تواند به کاهش زمان و هزینه‌های حمل و نقل کمک کند.

انعطاف‌پذیری در طراحی: سیستم فیس کپ به طراحان امکان می‌دهد با استفاده از انواع درپوش‌ها، رنگ‌ها و ترکیب‌های مختلف، طرح‌های متنوع و متناسب با کاربری ساختمان‌های مسکونی و تجاری اجرا کنند.
